聚氨酯托辊使用说明书

目   录
一、 使用范围和使用环境条件……………………………1
二、 执行标准编号…………………………………………1
三、 型号含义………………………………………………1
四、 结构和性能概述………………………………………1
五、 使用维护注意事项……………………………………3
六、 运输及贮存……………………………………………3
七、 警示语句………………………………………………3

一、 用途和使用环境条件
1.该托辊适用于煤矿井下带式输送机上的槽形托辊和平行托辊。
2.使用环境温度为－10℃+40℃
3.井下空气的成分应符合《煤矿安全规程》第104条所规定的要求。
4.工作环境允许存在淋水情况。
二.  执行标准编号
该托辊执行编号为：MT821-2006煤矿用带式输送机托 辊技术条件。
三.型号含义  φ89     φ----直径代号          89----直径
四.结构和性能概述
1.由管体、轴承座、轴、KA轴承、密封圈、挡圈、卡簧组成。

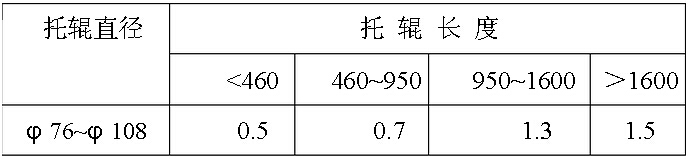

2.托辊径向园跳动不大于下表的规定


3. 轴向窜动在500N轴向载荷作用下，托辊轴向窜动值不大于1.2mm

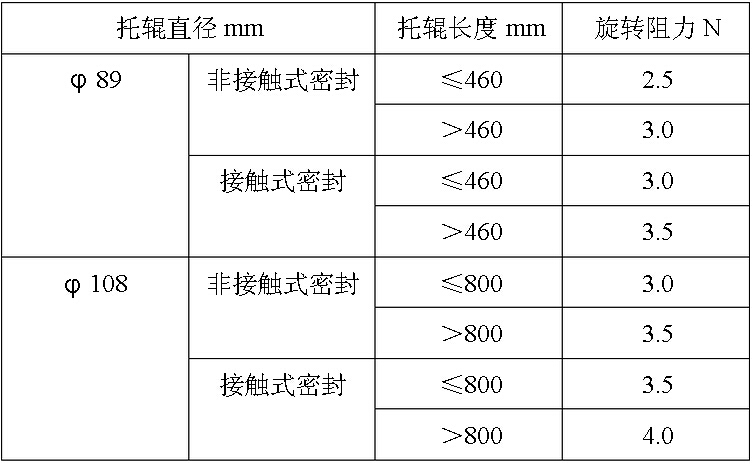

4.旋转阻力  托辊在250N的压力作用下，在外圆线速度为2.0m/s时，其旋转阻力应不大于表1规定。

5.跌落后的托辊其旋转阻力值不得大于表1中规定数值的1.5倍。
6.对托辊施加工能力10kN的轴向载荷，托辊轴（包括轴承座、密封装置）与托辊管体不得脱开。
7.托辊以1450r/min的转速运转200h后，煤尘进入轴承润滑脂中的含量不超过0.8%，托辊仍能正常运转。
8．托辊以1450r/min的转速运转120h，采用非接触式密封的托辊其进水量不超过250g。采用接触式密封的托辊其进水量不超过20g。  9.托辊在清水中以1450r/min的转速运转24h，采用非接触式密封的托辊其进水量不超过150g。采用接触式密封的托辊其进水量不超过5g。  10.托辊使用寿命不少于20000h。现场使用时，托辊损坏率应符合GB/T10595的规定。
五、使用维护注意事项
1.使用前认真检查托辊旋转是否灵活，托辊管体是否有损伤或裂纹，轴承座与管体是否松动。
六、运输及贮存
1.托辊在搬运过程中不得抛掷，以免造成管体及轴承损坏。
2.托辊不得在露天存放。
3.储存一个月以上者，在轴外露部分涂润滑油防锈处理。
七.警示语句
应及时清理浮煤，及时更换运转不灵活的托辊。
